Холодильные компрессоры: виды, устройство и особенности применения

Холодильный компрессор задаёт ритм всей системе охлаждения. Он создаёт разность давлений, перекачивает пары хладагента и тем самым запускает цикл отвода тепла. От типа компрессора зависят холодопроизводительность, энергопотребление, уровень шума и пригодность установки для конкретной задачи. Ошибка на этапе подбора оборачивается перерасходом электричества, ускоренным износом и нестабильной температурой в камере. Этот материал систематизирует основные типы, объясняет принцип работы и подсказывает, какой компрессор для холодильника и для цеховой камеры даст требуемый результат без переплаты.

Принцип работы холодильного компрессора

Цикл выглядит так. Пары хладагента поступают во всасывающую магистраль, затем компрессор сжимает газ до рабочего давления. Нагретая смесь отправляется в конденсатор, где отдает тепло и превращается в жидкость. Дальше жидкость проходит дросселирование и попадает в испаритель. Здесь хладагент кипит при низком давлении, отбирая тепло у хранимого продукта или воздуха камеры. Газ снова возвращается на всасывание. Герметичный контур исключает утечки, поддерживает стабильную температуру кипения и конденсации, а также защищает персонал от контакта с хладагентом.

Ключевой показатель для выбора - холодопроизводительность. Она показывает, сколько тепла система отводит за единицу времени. Для бытового сегмента значения исчисляются сотнями ватт, для промышленных холодильных установок - мегаваттами. Важны и пределы рабочих давлений, и допустимый диапазон температур кипения, и класс герметичности привода.

Основные типы холодильных компрессоров

На практике применяются пять базовых групп:

• поршневой компрессор;
• ротационный компрессор;
• винтовой компрессор;
• спиральный компрессор;
• центробежный компрессор.

Различия между ними связаны с методом сжатия газа, конструкцией механизма и типом привода. От этого зависят шум, габариты, износостойкость и КПД в разных режимах.

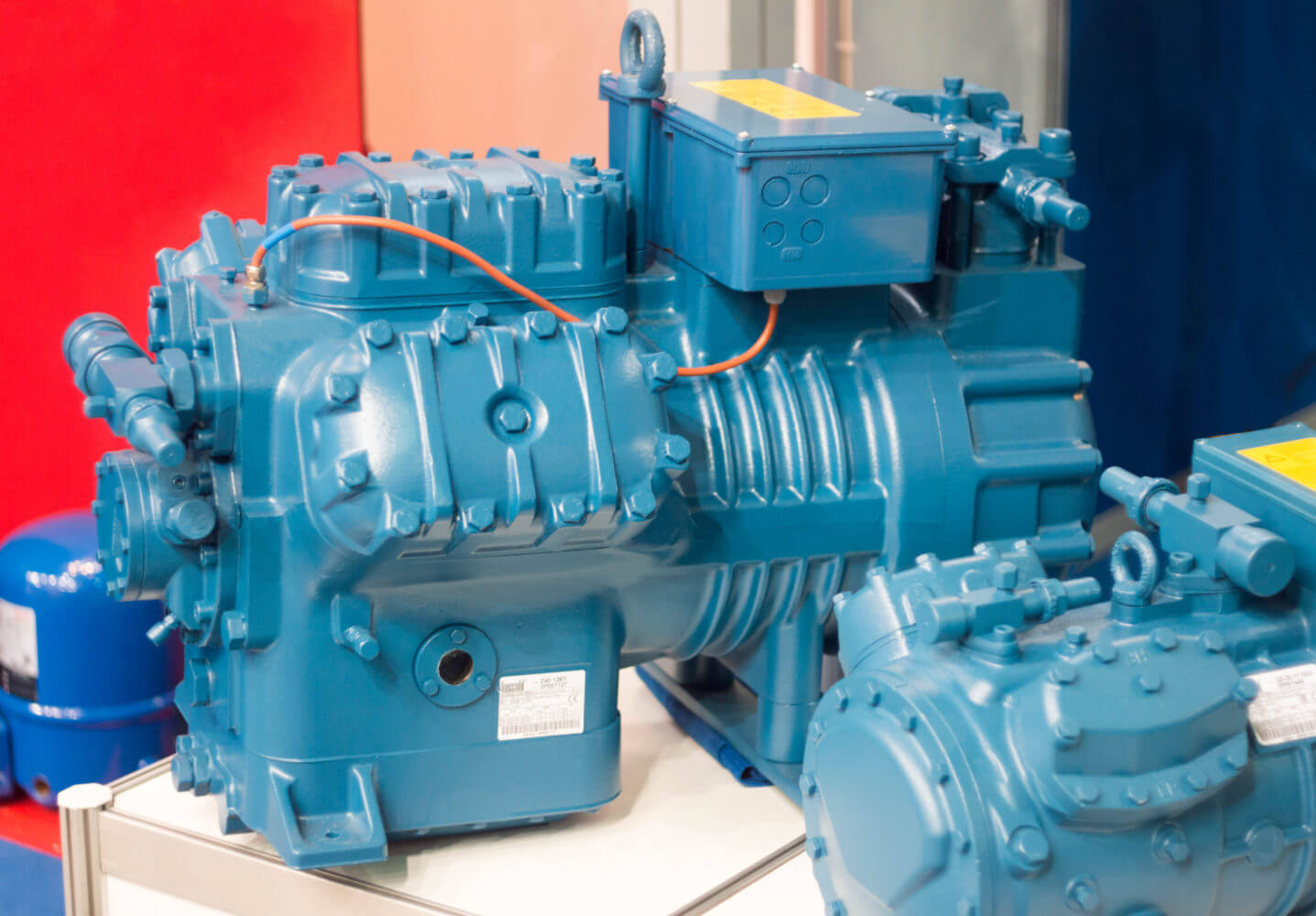

Поршневые компрессоры

Здесь рабочий объём образован цилиндром и поршнем. Вал через шатун преобразует вращение в возвратно-поступательное движение. Вполне понятная механика, широкий диапазон производительности, развитая ремонтопригодность. Конфигурация бывает одно- или двухступенчатой, количество цилиндров варьируется от одного до двенадцати.

Сильные стороны: уверенная работа при низких температурах кипения, устойчивость к перепадам нагрузок, доступные запчасти. Плюс - гибкость по хладагентам, в том числе по аммиачным системам. Ограничения связаны с вибрациями и акустикой. При высокой частоте циклов растёт износ клапанов и поршневых колец, требуется регламентное обслуживание.

Для бытовых холодильников распространён герметичный компрессор поршневого типа с вертикальным валом. Он компактен и экономичен, шум подавляется корпусом с масляной ванной. В производственных камерах применяются открытые и бессальниковые исполнения, где приоритетом становится ремонт и подключение к внешнему приводу нужной мощности.

Ротационные компрессоры

В основе ротор с эксцентриситетом и поджатые пластины, которые формируют камеры переменного объёма. Газ втягивается, сжимается, затем выталкивается в нагнетательную линию. Такая схема даёт компактный корпус и ровный поток без выраженных пульсаций.

Ротационные агрегаты ценятся за умеренный шум и простоту. Их ставят в бытовые морозильные камеры и кондиционеры, а также в небольшие витрины. Важный нюанс - чувствительность к чистоте масляного контура и к составу хладагента. При правильной фильтрации и точной дозировке масла ресурс предсказуем, производительность стабильна. Для низкотемпературных режимов ротационная схема подходит хуже, чем поршневая.

Винтовые компрессоры

Сжатие происходит в зазоре между двумя роторами с винтовыми профилями. Газ последовательно перемещается вдоль оси, объем уменьшается, давление растёт. Механизм обеспечивает высокий КПД на средних и больших расходах, устойчивость к жидкостным примесям и равномерную подачу без пульсаций. Пары хладагента не испытывают резких скачков температуры, что важно для ресурса масла.

Винтовой компрессор уместен там, где нужна непрерывная работа и крупная холодопроизводительность. Типичный диапазон применения - промышленные холодильные установки, шоковая заморозка, логистические центры. Минус - повышенный уровень шума в сравнении с поршневыми аналогами той же мощности и более высокая цена. В расчёте жизненного цикла эти затраты окупаются экономичностью в длительных сменах и низкой чувствительностью к циклированию.

Спиральные компрессоры

Рабочая пара - две спирали, одна неподвижная, другая орбитирует. Газ последовательно перемещается из периферии к центру, объём камер уменьшается плавно. За счёт отсутствия клапанов снижаются потери на переключениях, падает шум и вибрации. Масса и габариты меньше, чем у поршневых агрегатов сопоставимой мощности.

Спиральный компрессор востребован в кондиционировании, в компактных рефрижераторных установках, в витринах и среднетемпературных камерах. В линейках встречаются варианты с впрыском хладагента для охлаждения, маслозаполненные модификации, одно- и двухступенчатые схемы. Плюс - высокий сезонный КПД при частотном управлении. Ограничение - чувствительность к жидкому хладагенту, поэтому важно обеспечить корректную работу терморегулирующего вентиля и хорошую маслоподготовку.

Центробежные компрессоры

Турбокомпрессоры относятся к динамическому типу. Рабочее колесо передает газу кинетическую энергию, диффузор преобразует её в статическое давление. Схема эффективна на больших расходах. В системах кондиционирования зданий и в крупных процессных установках такая техника дает высокий КПД и стабильную подачу.

Центробежный компрессор оправдан при крупной холодопроизводительности. В практике встречаются агрегаты до 2000 кВт и выше. Требуется качественная защита от помпажа, точный подбор по рабочей точке и чистота тракта. В бытовом и малом коммерческом сегменте этот тип не применяют из-за габаритов и цены.

Классификация по дополнительным признакам

Один и тот же принцип сжатия может сочетаться с разными компоновками. Это влияет на монтаж, сервис и интеграцию в проект.

• По расположению электродвигателя: герметичные, бессальниковые со встроенным мотором, открытые с внешним приводом через муфту или ремни. Герметик удобен в быту и ритейле, открытая схема полезна в промышленности, где предусмотрен быстрый ремонт на месте.
• По механизму движения: шатунно-кривошипные, кривошипно-кулисные, с косой шайбой. Выбор определяет ресурс клапанной группы и характер вибраций.
• По схеме цилиндров: вертикальные, горизонтальные, крестообразные, угловые. Конфигурация задает габарит по высоте и распределение нагрузок на фундамент.
• По хладагенту и температуре кипения: низко-, средне- и высокотемпературные исполнения под хладоны и аммиак. Важно учитывать совместимость масел и эластомеров с выбранной рабочей средой.

Характеристики холодильных компрессоров

При подборе имеет смысл смотреть не только на паспортную мощность. Важнее сопоставить режимы работы проекта и кривые агрегата.

Холодопроизводительность. Значение привязывают к температуре кипения и конденсации. При росте температуры конденсации фактическая отдача падает, а потребляемая мощность растет. Нужен резерв, чтобы установка держала план в жаркий сезон без перегруза.

Коэффициент энергоэффективности. Для компрессора и всей машины он отражает отношение холода к затраченной электроэнергии. Высокий показатель даёт окупаемость в годовом цикле, даже если стартовая цена выше.

Диапазон применения. Производитель публикует границы по давлениям и температурам. Эти рамки важно сопоставить с типом витрины, камеры или чиллера. Для шоковой заморозки требуется работа при низкой температуре кипения, для кондиционирования - на средних температурах с частотным регулированием.

Уровень шума и вибрации. Для магазина с прилавками компрессорный блок ставят ближе к залу, поэтому акустика входит в ТЗ. Спиральный компрессор выигрывает за счёт плавной кинематики, поршневой требует большего внимания к виброопорам.

Смазка и маслообмен. Стабильное давление масла и его возврат из испарителя предотвращают износ подшипников. При длинных трассах и низких скоростях газа закладывают маслоотделители и ловушки, настраивают скорость в критических участках.

Класс герметичности. Герметичный компрессор снижает риск утечек, но ремонт в условиях цеха затруднен. Открытая схема облегчает обслуживание, зато требует грамотной центровки муфты и контроля сальников.

Плюсы и минусы типов в прикладных задачах

Для домашней техники и небольших витрин поршневые и ротационные агрегаты дают сбалансированные затраты и надёжность. Спиральный компрессор обеспечивает низкий шум, качественную модуляцию и компактность, что полезно в кондиционерах и среднетемпературных шкафах.

Для распределительных центров и производственных линий винтовой компрессор раскрывается в длительных сменах. Он держит стабильную подачу, не боится непрерывной нагрузки и сохраняет КПД при частотном управлении. В крупном кондиционировании и в централизованных машинных залах с большой холодопроизводительностью оправдан центробежный компрессор.

Если проект предполагает низкие температуры кипения, разумен многоступенчатый поршневой или винтовой агрегат с межступенчатым охлаждением. При частом циклировании включений нужен компрессор с устойчивой маслоподачей и с корректно настроенной автоматикой оттайки.

Практика подбора и типовые ошибки

Первый риск - ориентироваться только на номинальную мощность. Правильнее сравнивать карты производительности при заданных температурах и давлении конденсации с учетом региона и типа теплообменников. Второй риск - игнорировать пусковые токи и особенности электросети. В старых зданиях необходимы плавные пуски или частотные приводы, иначе падает напряжение и растёт ресурсный износ.

Третий момент - подбор по хладагенту. Для аммиачных систем закладывают материалы, совместимые с NH₃, и оборудование из стали, а не меди. Для хладоновых систем важен класс масла и его взаимная растворимость с рабочей средой, иначе масло зависает в испарителе и не возвращается в картер.

Четвертый пункт - акустика. В торговых залах и на крыше жилого здания ограничивают уровень шума. Решение - спиральные блоки, акустические кожухи, грамотная развязка трубопроводов и камеры расхода на стороне воздуха.

Примерная связка «задача - тип агрегата»

Холодильная горка с требованием низкого шума и модульной установкой - спиральный компрессор с частотным управлением. Шоковая заморозка с непрерывной работой - винтовой компрессор с масляной системой и межступенчатым охлаждением. Камера хранения при минус 18 °C в небольшом цехе - поршневой агрегат с двухступенчатой схемой, рассчитанный на заданный хладагент. Централизованное кондиционирование бизнес-центра - центробежный компрессор в составе чиллера с водяным охлаждением конденсатора.

Безопасность и герметичность

Хладагент требует уважения к нормам. Фреоны, аммиак, сернистый ангидрид и углеводороды предъявляют разные требования к вентиляции, блокировкам и газоанализу. Герметичный контур и качественные уплотнения исключают утечки и обеспечивают стабильные режимы кипения. Для открытых приводов важна профилактика сальников, контроль выравнивания валов и регулярная диагностика вибраций. При использовании горючих хладагентов закладывают искробезопасное оборудование и датчики утечки.

Эксплуатация и обслуживание

Компрессор живёт дольше при чистых теплообменниках и корректном маслообмене. Рекомендуется график промывки конденсаторов, контроль перегрева на всасывании, замеры токов и температур подшипников. Любой скачок вибрации или рост потребления при прежней нагрузке - повод проверить фильтры, дроссель и работу вентилятора конденсатора. Для спиральных и ротационных механизмов критичны чистота масла и отсутствие жидкого хладагента на всасывании. Для поршневых блоков ключевым остаётся ресурс клапанной группы и состояние уплотнений.

Единой «универсальной» схемы не существует. Под витрины, домашний сегмент и небольшие шкафы подходит спиральный или ротационный компрессор - низкий шум, компактность, аккуратная модуляция. Для камер хранения и низкотемпературных задач уместен поршневой компрессор - устойчивость к глубоким режимам и понятная механика. Для длительных промышленных циклов оптимален винтовой компрессор - ровная подача и высокий КПД на больших расходах. Для централизованных систем с крупной холодопроизводительностью эффективен центробежный компрессор.

Точный расчёт по картам производительности, корректный выбор хладагента, требования к акустике и сервису - четыре опоры грамотного проекта. Такой подход дает стабильную температуру в камере, экономит электричество и продлевает срок службы всей установки.
